गैस उपकरण

निरीक्षण रोबोट

पूरे उत्तरी और मध्य कैलिफोर्निया में पाइपलाइन सुरक्षा को बढ़ाने के हमारे प्रयासों पर निर्माण, PG&E नई तकनीक में निवेश का समर्थन करने में एक उद्योग नेता रहा है - जिसमें निरीक्षण रोबोट भी शामिल हैं।

2014 में, PG&E ने विभिन्न प्रकार के गैस पाइपलाइन निरीक्षण रोबोटों का परीक्षण और कार्यान्वयन किया। ऐसा एक निरीक्षण रोबोट एक अनुकूलित "स्मार्ट सुअर" है, जो ट्रांसमिशन पाइपलाइनों के अंदर यात्रा करता है और गैस सेवा में किसी भी रुकावट के बिना पाइप के अंदर के बारे में विस्तृत जानकारी कैप्चर करता है। ये स्मार्ट सूअर एक समस्या बनने से पहले दांत, दरारें और जंग की पहचान करने के लिए पाइपलाइनों के अंदर यात्रा करते हैं।

स्मार्ट सूअर पाइपलाइन के अंदर से विस्तृत जानकारी रिकॉर्ड करने के लिए जीपीएस मैपिंग डेटा, चुंबकीय सेंसर और अन्य तकनीक पर भरोसा करते हैं। वे दोष पा सकते हैं और साथ ही पाइपलाइन दीवारों की मोटाई को माप सकते हैं। और, यदि जंग या कमजोरी के कोई अन्य संकेत पाए जाते हैं, तो मरम्मत दल पाइपलाइन के उस हिस्से तक पहुंचने में सक्षम होते हैं जिसे सटीकता के साथ काम करने की आवश्यकता होती है।

PG&E ने एक लघु रोबोट का परीक्षण भी शुरू किया जो विघटनकारी निर्माण खुदाई की आवश्यकता के बिना संक्षारण के संकेतों के लिए प्राकृतिक गैस पाइपलाइनों के दृश्य निरीक्षण की अनुमति देगा। PG&E NYSEARCH के साथ जुड़ गया - एक स्वैच्छिक अनुसंधान संगठन जो उत्तरी अमेरिका में कई गैस कंपनियों का प्रतिनिधित्व करता है - और रोबोट प्रोटोटाइप विकसित करने के लिए हनीबी रोबोटिक्स।

इस रोबोट को पाइप और आवरण के बीच की जगह पर तंग, गोल वेंट्स के माध्यम से यात्रा करने के लिए डिज़ाइन किया गया है ताकि प्रत्येक कवर किए गए सेगमेंट की स्थिति को रिकॉर्ड किया जा सके। एकीकृत कैमरे PG&E गैस कर्मचारियों को पाइप की बाहरी सतह के स्वास्थ्य की दृष्टि से जांच करने, सुरक्षात्मक आवरण की स्थिति, किसी भी तरल पदार्थ का पता लगाने और यह निर्धारित करने की अनुमति देंगे कि पाइप और आवरण के बीच अवांछित संपर्क है या नहीं।

PG&E ने अपने टूलबॉक्स में एक और उपकरण जोड़ा है क्योंकि यह अपनी गैस प्रणाली की सुरक्षा और विश्वसनीयता में सुधार करने के लिए अपनी प्रगति जारी रखता है। पिपेटेल एक्सप्लोरर कहा जाता है, अनचाहे रोबोटिक डिवाइस कर्मचारियों को उन पाइपलाइनों का निरीक्षण करने की अनुमति देता है जो अन्य इन-लाइन निरीक्षण उपकरणों के लिए सुलभ नहीं हैं। बैटरी संचालित रोबोट पाइप दीवारों में दोषों की पहचान करने के लिए गैस पाइपलाइन के माध्यम से यात्रा कर सकता है। यह उपकरण सफलतापूर्वक पहचान सकता है, आकार और पिनपॉइंट डेंट, धातु की हानि और अन्य संभावित मुद्दों को पहचान सकता है। यह 12 फीट लंबा है, इसका वजन 250 पाउंड है और प्रत्येक छोर पर कैमरे हैं।

पिकारो कार

हाल के वर्षों में, पीजी एंड ई ने अपने 80,000 मील ट्रांसमिशन और वितरण गैस प्रणाली पर प्राकृतिक गैस लीक को खोजने और ठीक करने में महत्वपूर्ण प्रगति की है, जिसमें 2013 में इसके बैकलॉग में गैर-खतरनाक लीक में 99 प्रतिशत की कमी शामिल है।

PG&E उद्योग की सबसे परिष्कृत कार-माउंटेड लीक डिटेक्शन सिस्टम का परीक्षण और तैनाती करने वाली देश की पहली उपयोगिता थी, जो पारंपरिक उपकरणों की तुलना में 1,000 गुना अधिक संवेदनशील है। PG&E ने प्राकृतिक गैस पहचान प्रणाली को परिष्कृत करने के लिए सिलिकॉन वैली स्थित पिकारो वैज्ञानिकों के साथ सहयोग किया।

तकनीक जीपीएस का उपयोग सबसे कम प्राकृतिक गैस रिसाव को इंगित करने के लिए भी करती है। प्राकृतिक गैस अणुओं को निकट अवरक्त लेजर के साथ मापा जाता है। एक उच्च परिशुद्धता तरंगदैर्ध्य मॉनिटर, इस बीच, यह सुनिश्चित करता है कि केवल प्राकृतिक गैस की निगरानी की जा रही है, अन्य गैसों के हस्तक्षेप को लगभग समाप्त कर रहा है। डैशबोर्ड पर सुरक्षित iPad पर लीक प्रदर्शित की जाती हैं। यदि सिस्टम सर्वेक्षण मोड में है, तो जानकारी स्वचालित रूप से वास्तविक समय में पिकारो के मुख्यालय में भेजी जाती है।

प्रौद्योगिकी 10 मिनट से भी कम समय में बता सकती है कि क्या पता लगाया जा रहा गैस प्राकृतिक गैस है या स्वाभाविक रूप से मीथेन होता है। पारंपरिक रिसाव-सर्वेक्षण का उपयोग करके गैस के सटीक प्रकार का निर्धारण करने में गैस को इकट्ठा करने और इसे एक प्रयोगशाला का परीक्षण करने के लिए एक सिरिंज का उपयोग करना शामिल होगा, एक प्रक्रिया जिसमें एक सप्ताह तक लग सकता है।

PG&E के कर्मीदल अब इस उपकरण का उपयोग करके 80 प्रतिशत अधिक रिसाव खोजने में सक्षम हैं, और कंपनी मरम्मत में तेजी लाने और किसी भी आवश्यक पाइप प्रतिस्थापन को बढ़ाकर जवाब दे रही है।

वर्तमान में, PG&E के पास पिकारो सर्वेयर के साथ छह वाहन हैं, 2015 के अंत तक चार और जोड़ने की योजना है।

पता लगाएं कि कैसे PG&E रिसाव का पता लगाना पहले से कहीं अधिक सटीक है

PG&E नियमित रूप से गैस रिसाव के लिए हमारे 70,000 वर्ग मील सेवा क्षेत्र का सर्वेक्षण करता है। इस PG&E कार्यक्रम के परिणामस्वरूप मामूली लीक में 99 प्रतिशत की कमी आई। हम सार्वजनिक सुरक्षा को बढ़ाने, पर्यावरण की रक्षा करने और नौकरियां पैदा करने में मदद करने के लिए प्राकृतिक गैस रिसाव की पहचान कर सकते हैं और ठीक कर सकते हैं। PG&E लीक के स्थानों की पहचान करने के लिए विभिन्न तकनीकों का उपयोग करता है।

विभिन्न PG&E सर्वेक्षण विधियों की खोज करें

PG&E मध्य और उत्तरी कैलिफोर्निया में हमारे सेवा क्षेत्र का भूमि, हवा में और यहां तक कि एक नाव से सर्वेक्षण करता है। सर्वेक्षण यह सुनिश्चित करने में मदद करते हैं कि पाइपलाइन सभी कोणों से सुरक्षित हैं।

डिटेक्टर पाक-इन्फ्रारेड 2 (डीपी-आईआर) स्कैनिंग के बारे में अधिक जानकारी प्राप्त करें

PG&E मीथेन गैस का पता लगाने के लिए DP-IR नामक डिवाइस का उपयोग करता है। डीपी-आईआर एक अत्यधिक उन्नत प्रणाली है जो अन्य हाइड्रोकार्बन गैसों के लिए गलत अलार्म नहीं देती है। यह डिवाइस PG&E को संभावित लीक का शीघ्र पता लगाने और आकलन करने में मदद करता है। डीपी-आईआर अपने ऊबड़ डिजाइन के कारण विभिन्न मौसम की स्थिति में काम कर सकता है। हमारे सेवा क्षेत्र में 150 डीपी-आईआर इकाइयां तैनात हैं। वे PG&E को उन पाइपलाइनों की निगरानी और प्राथमिकता देने की अनुमति देते हैं जिन्हें मरम्मत की आवश्यकता होती है।

जानें कि PG&E गैस रिसाव का पता लगाने के लिए मार्स रोवर तकनीक का उपयोग कैसे करता है

PG&E संभावित गैस रिसावों को खोजने के लिए Mars रोवर प्रौद्योगिकी को अपना रहा है। लेजर-आधारित तकनीक को मंगल ग्रह पर मीथेन खोजने के लिए डिज़ाइन किया गया था, जो जीवन का एक संभावित संकेत है। नेशनल एयरोनॉटिक्स एंड स्पेस एडमिनिस्ट्रेशन (नासा) और PG&E प्रौद्योगिकी को अनुकूलित करने के लिए एक साथ काम कर रहे हैं। PG&E कर्मीदल लीकों की पहचान करने और उनकी मरम्मत करने के लिए टैबलेट इंटरफेस वाले डिवाइस का उपयोग करते हैं। यह डिवाइस अब मीथेन के प्रति बेहद संवेदनशील है। उपकरण हल्का, उपयोग करने में आसान है और पारंपरिक उपकरणों की तुलना में एक हजार गुना अधिक संवेदनशील है।

पता लगाएं कि PG&E हवा से गैस लीक की पहचान कैसे करता है

PG&E चार PG&E गैस ट्रांसमिशन पाइपलाइनों से 500 फीट ऊपर उड़ान भरने के लिए उड़ान कर्मचारियों को नियुक्त करता है। चालक दल में हेलीकॉप्टर पायलट और एक स्पॉटर शामिल हैं। स्पॉटर पाइपलाइनों के पास नई निर्माण परियोजनाओं को मैप करने के लिए एक जीपीएस-सक्षम टैबलेट का उपयोग करता है। वे हेलीकॉप्टर पर लगे कैमरे के माध्यम से निर्माण की तस्वीरें भी लेते हैं।

एक औसत दिन में, चालक दल दो या तीन तत्काल खतरों की पहचान करता है। खतरों में निर्माण दल शामिल हो सकते हैं जो पाइपलाइनों के बहुत करीब खुदाई कर रहे हैं। अन्य खतरों में अनुचित खुदाई तकनीकें शामिल हैं। चालक दल इन खतरों के बारे में PG&E को सूचित करते हैं। फिर हम पाइपलाइन क्षति को रोकने के लिए साइट पर फ्रंटलाइन पर्यवेक्षकों को भेजते हैं। PG&E इस अवसर का उपयोग ग्राहक को सुरक्षित खुदाई प्रथाओं के बारे में सिखाने के लिए करता है।

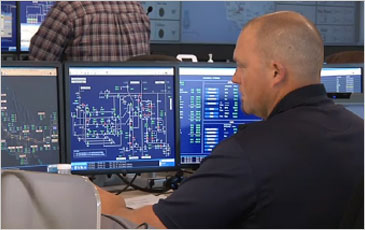

वाल्व स्वचालन प्रणाली एक उपकरण है जिसका उपयोग PG&E हमारे ग्राहकों को सुरक्षित रखने के लिए करता है। सिस्टम हमें दबाव में महत्वपूर्ण परिवर्तन होने पर गैस के प्रवाह को जल्दी से बंद करने की अनुमति देता है। हम नए डिजाइन किए गए PG&E गैस नियंत्रण केंद्र से दूर से वाल्व खोल या बंद कर सकते हैं।

PG&E में 14 स्वचालित शटऑफ वाल्व भी हैं। वे स्थापित हैं जहां ट्रांसमिशन पाइपलाइन प्रमुख गलती लाइनों को पार करते हैं। वाल्व स्वचालित रूप से बंद हो जाते हैं यदि कोई संभावित पाइपलाइन टूट जाती है।
